英国模块化市场背景

每年大约有6000个模块在英国制造
主要市场是：学生宿舍，军事住宿，酒店，保障房，医院和学校
一般建筑高度为4至12层
模块尺寸为2.7至4米宽

 模块化住宅项目

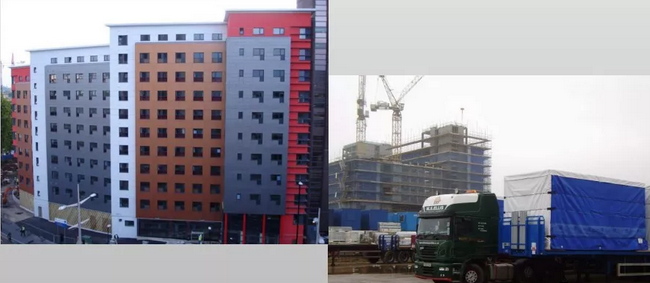

 模块化学生公寓项目

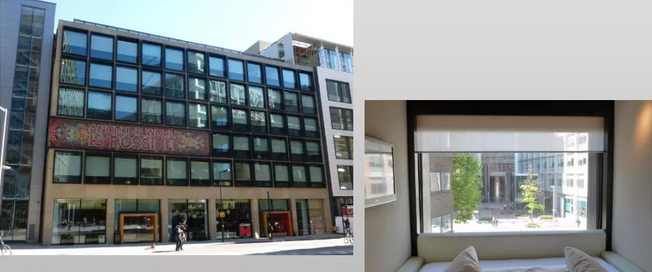

模块化酒店项目

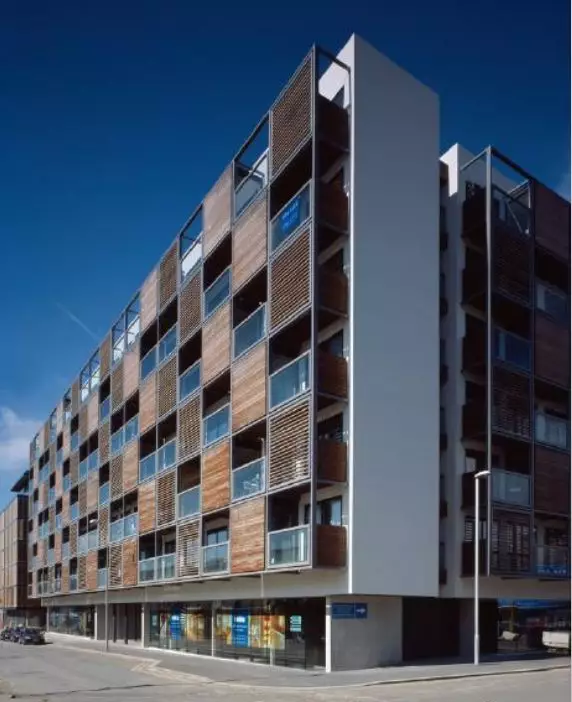

 模块化公寓项目

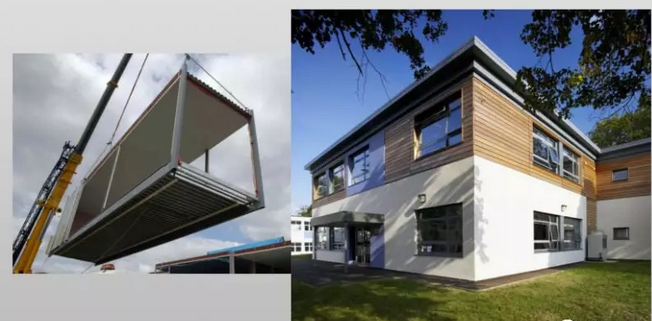

模块化学校项目

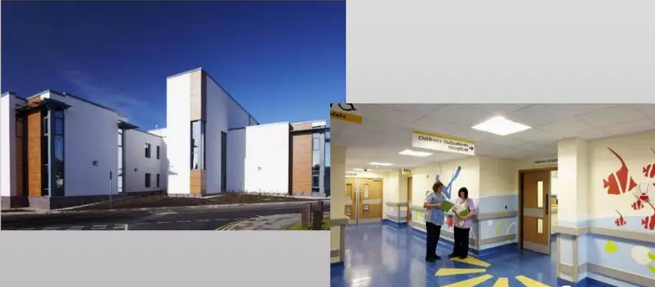

模块化医院项目

英国模块的种类

带承重墙的四面体模块—主要用于细胞类型的空间
带有角柱的开放式模块—主要用于大型开放式空间
楼梯和电梯模块
非承重模块：
浴室模块

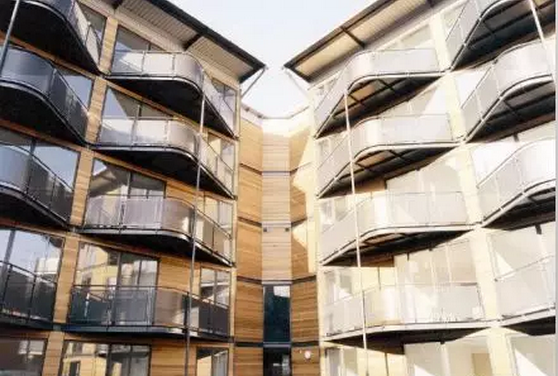

专业模块，如阳台

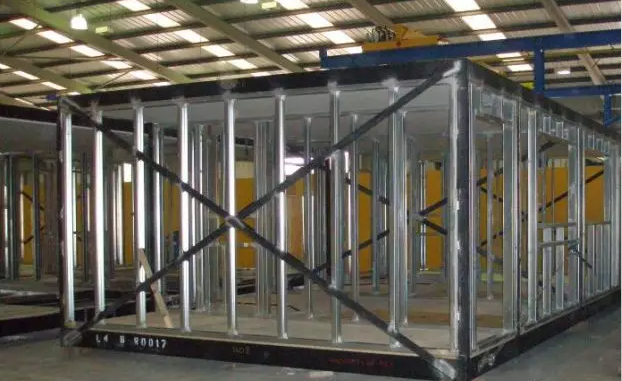

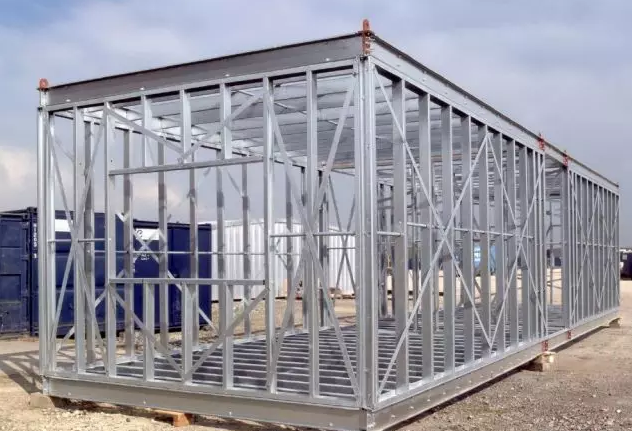

轻钢模块

开放式模块 - 用于学校和医院的较大空间

带角柱的模块

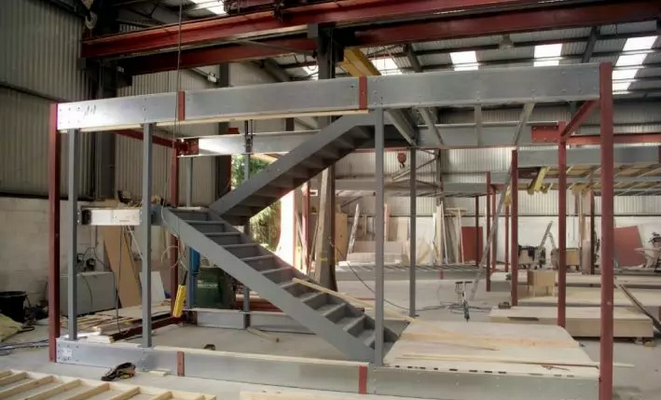

模块化楼梯

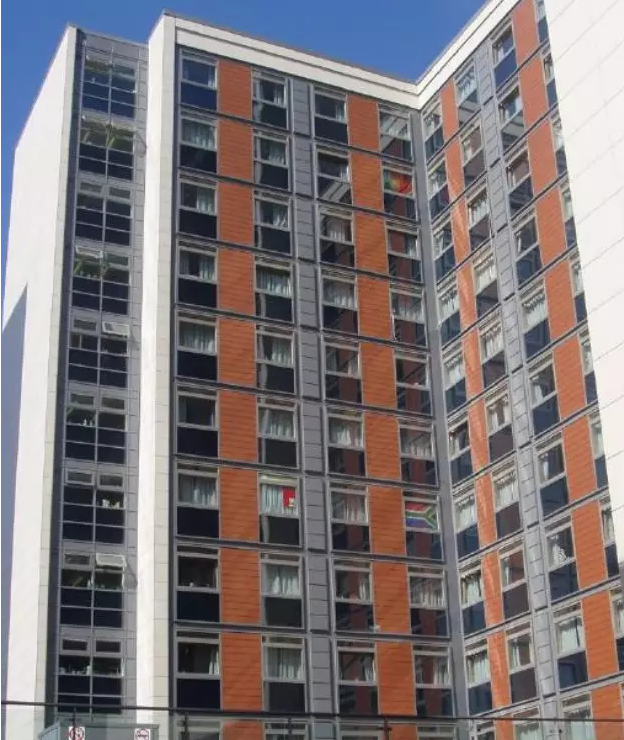

英国高层模块建筑

模块负责竖向荷载
稳定性由钢结构或混凝土核心筒提供
模块围绕核心筒搭建
耐火2小时—由3层石膏板提供
安装的尺寸精度很重要

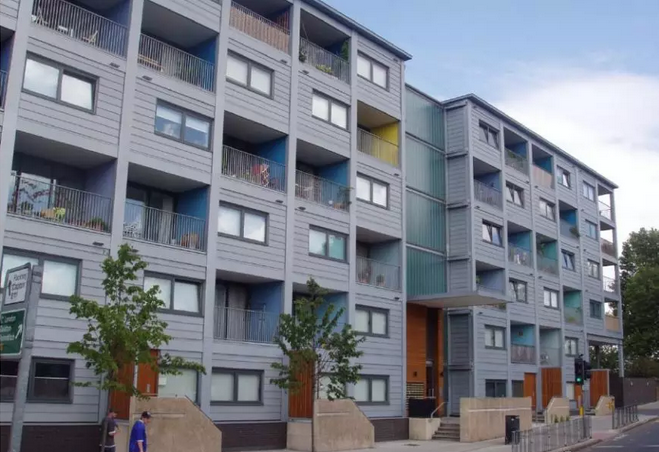

 2007年Paragon在Brentford建造的17层模块化项目

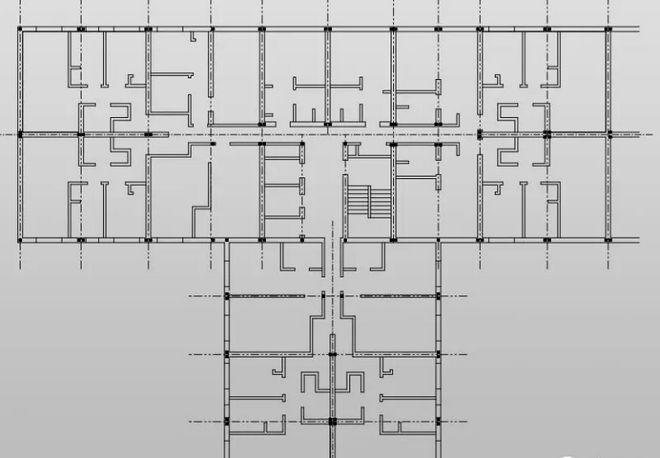

 Paragon-标准平面图

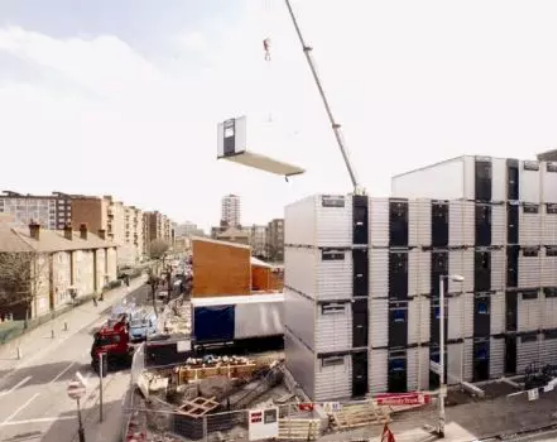

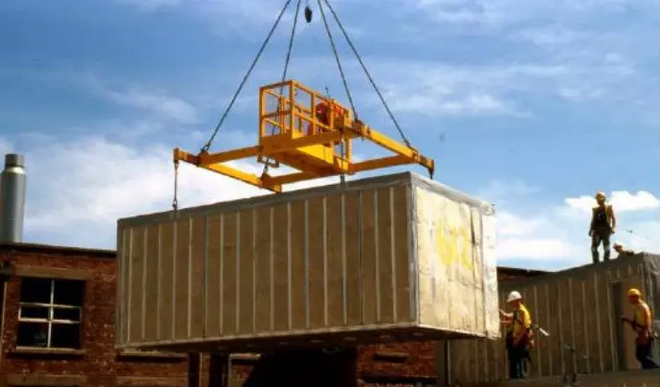

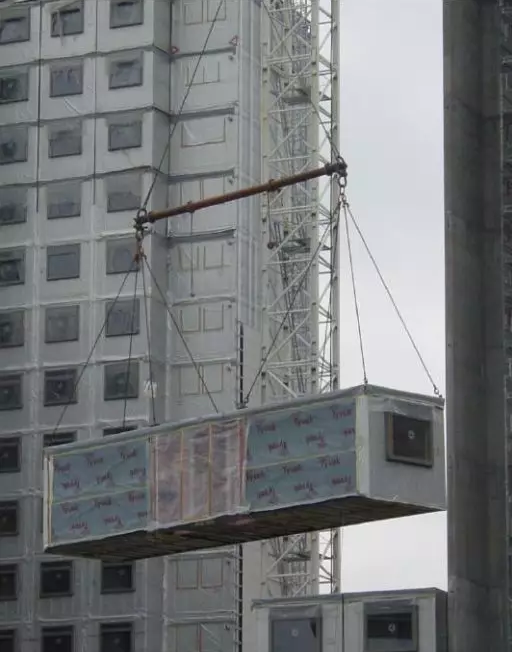

模块安装

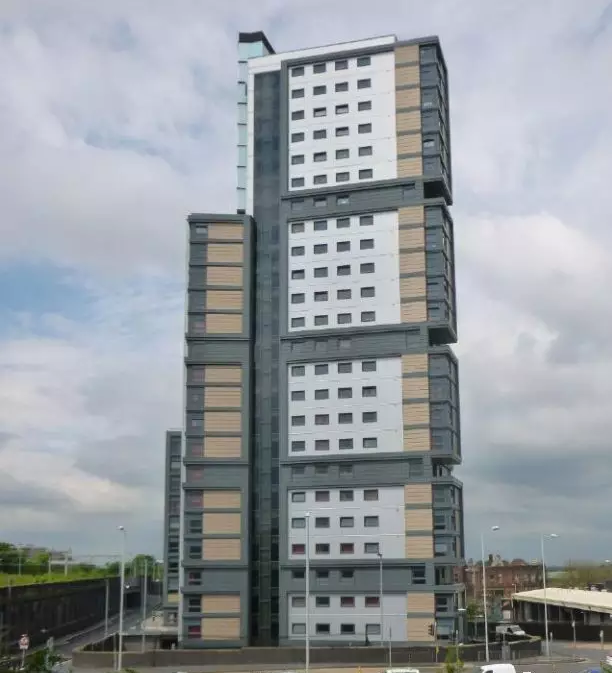

 最高的模块化建筑—25层Wolverhampton大楼

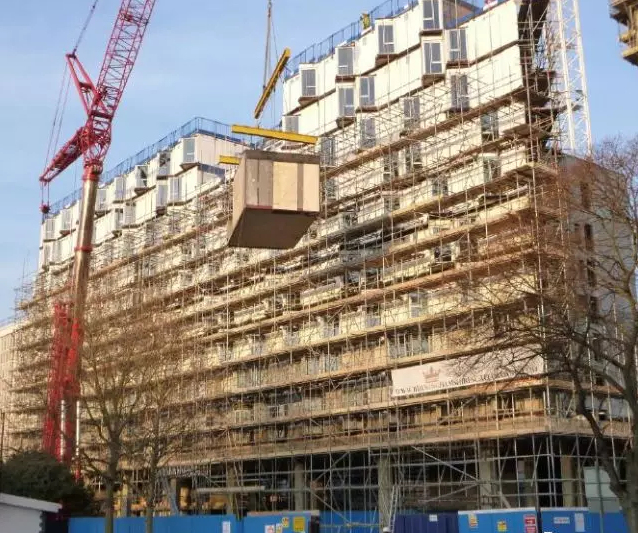

Wembley高层模块化建筑

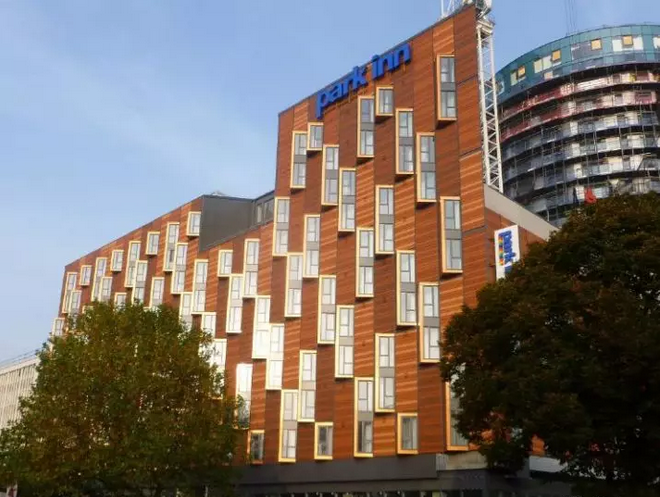

Wembley高层模块化酒店

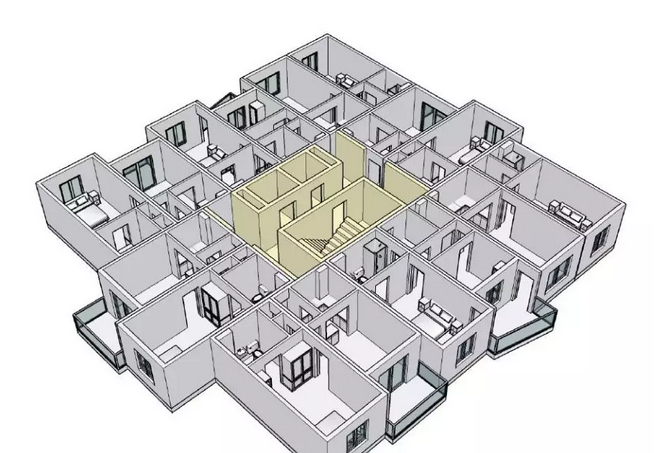

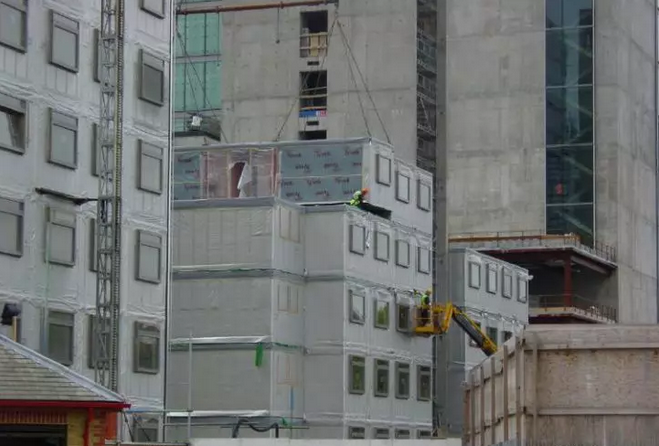

模块围绕核心筒放置

英国模块混合建筑体系

模块可以由钢架或混凝土平台支撑
稳定性由单独的结构提供
钢结构'外骨架'围绕着模块
走道和阳台需附加钢结构
高层建筑需要钢框架支撑

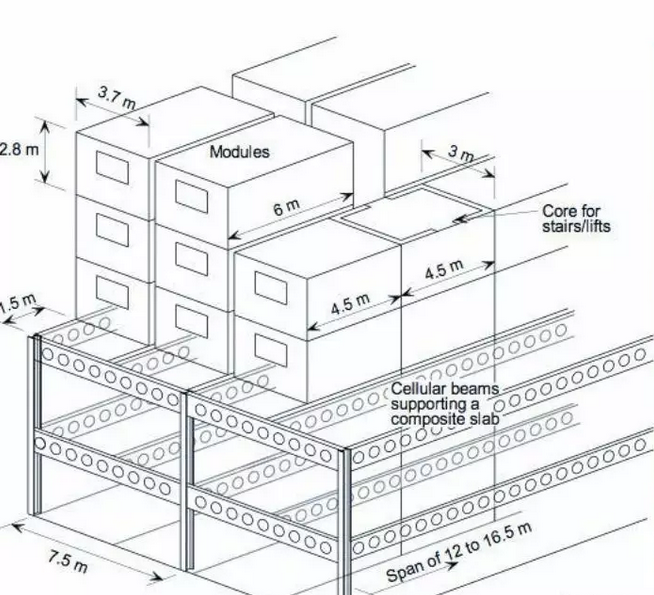

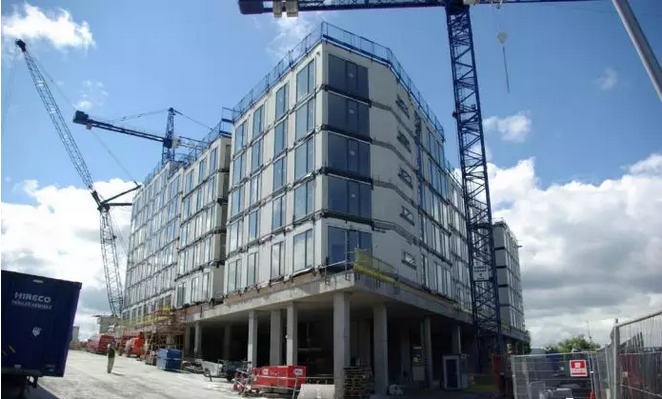

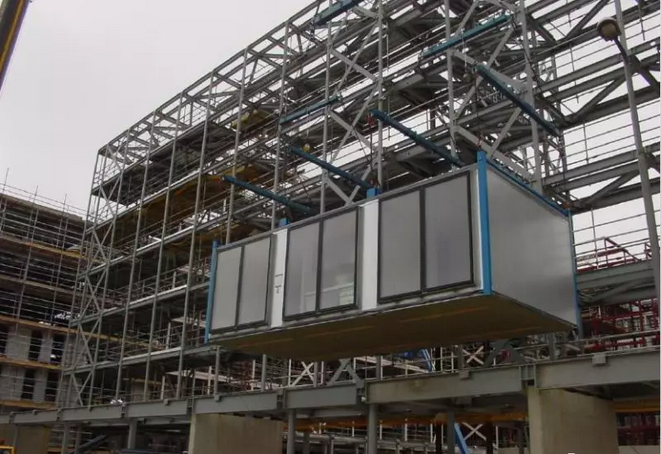

 钢框架平台上的模块

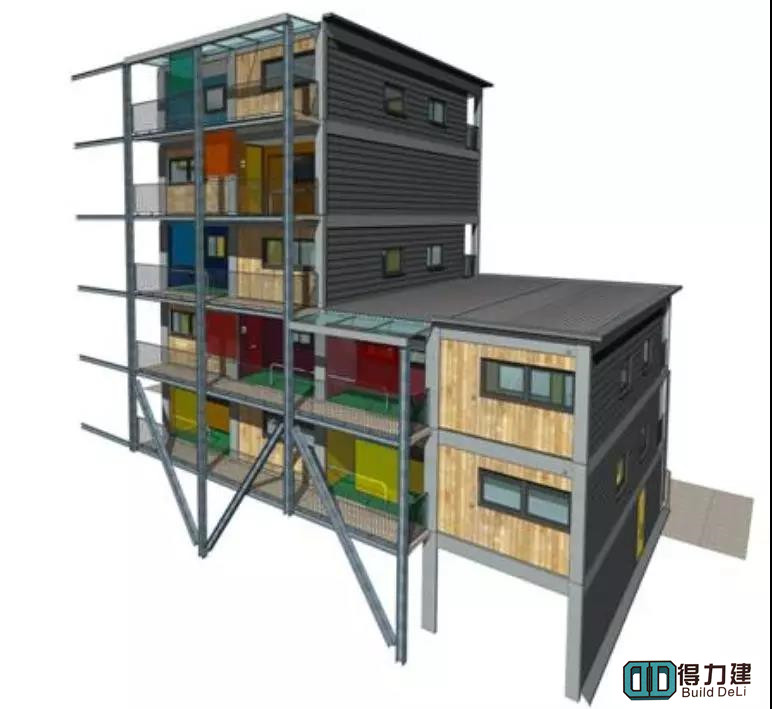

MOHO曼彻斯特外部钢架支撑模块

 混合模块化框架结构

模块建筑特点

建造快—每天6到8个模块
一个单卧室公寓需要两个模块，两卧室或三卧室需要三个模块
建筑结构的45％至55％在工厂条件下建造
双层结构，隔音效果极佳
每个模块通过使用多层板具有独立防火性能

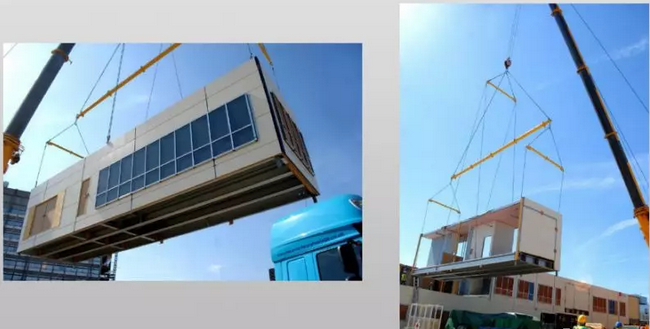

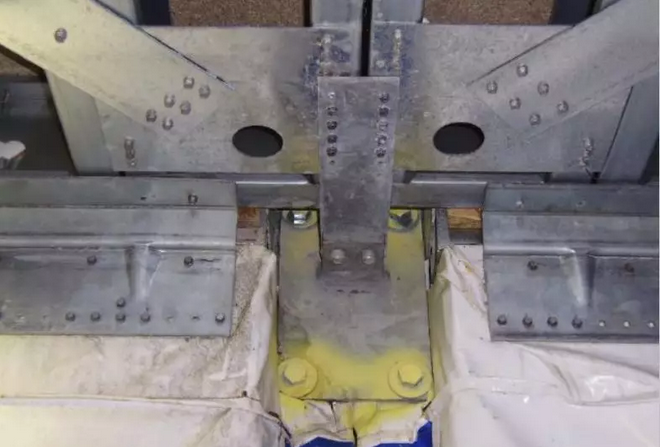

 模块的安装

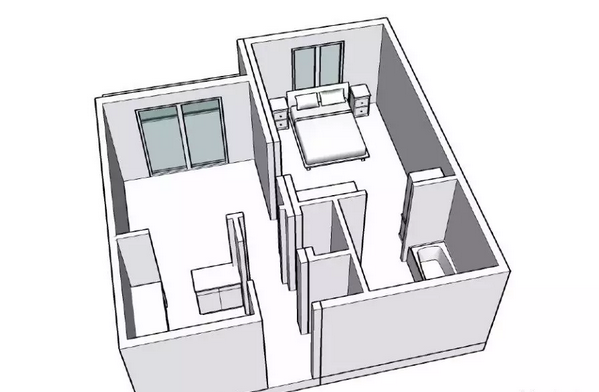

两模块构造公寓单元

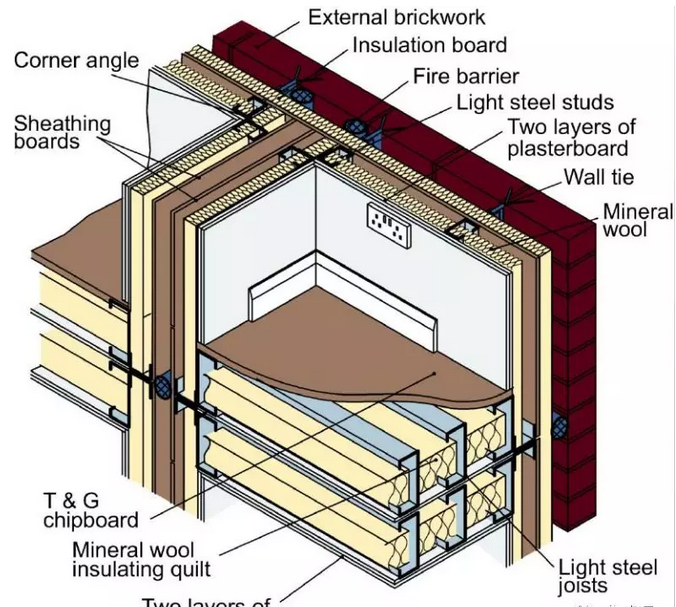

 模块化建筑中的双层墙板和楼板结构

该结构墙体构成包括砖墙、保温板、防火层、轻钢龙骨、双层石膏板、墙体连接件、岩棉板。

楼板构成包括刨花板、岩棉保温板、轻钢龙骨、双层石膏板。

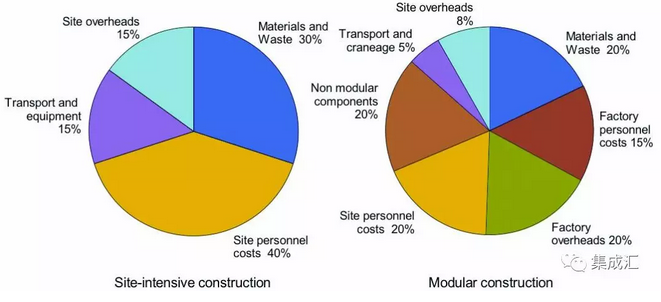

 模块化建筑和现场施工建筑的成本细分

对比模块化建筑和现场施工建筑的成本，现场施工的成本构成是：

现场人工40%，材料和浪费30%，现场费用15%，运输和设备15%

模块化建筑的成本构成是：

现场人工20%，材料和浪费20%，现场费用8%，运输和吊车5%，工厂人工15%，工厂费用20%，非模块化构件20%（数据来源Using modern methods of construction to build homes more quickly and efficiently，有8%的实际出入）

英国模块化住宅的成本

模块的制造成本（25至35平方米面积）=总建筑成本的45％至55％
安装，运输和起重机+ 3％
非模块化组件，例如走廊，服务，外墙，电梯，屋顶+25至35％
现场管理和设施+ 8至10％
基础和场地准备+5至10％

 Wolverhampton模块化建筑项目

8个月安装825个模块
施工期减少约12个月
废物减少约90％

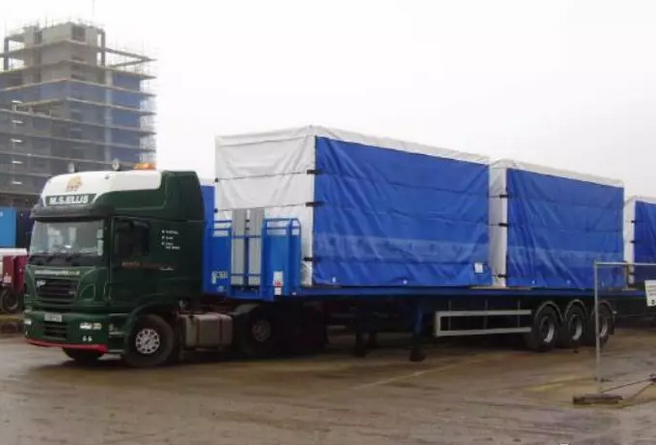

运输减少60％
生产力提高50％

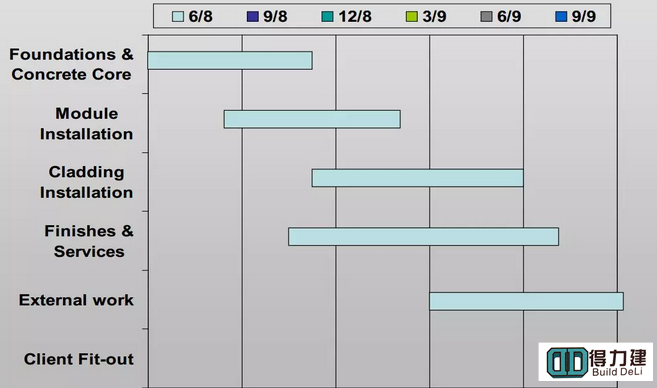

模块化项目施工方案

模块化建筑的经济效益

建设速度 - 节省银行费用和提前投资回报 - 每月减少1％。
由于施工速度更快，减少了现场管理和设施成本，节省了4-6％
提高质量和可靠性 - 减少1至2％的交付问题
制造规模经济 - 生产500个模块，建筑成本可降低10％
提高制造和安装的生产率

 模块化建筑的可持续性优势

施工速度 - 减少对当地的影响; 对学校和医院建筑很重要。
减少现场废物，工厂废物可循环利用。
提高质量和可靠性 - 更好的节能效果和隔音效果。
模块可以翻新和重复使用。
使用轻质材料，可降低碳含量

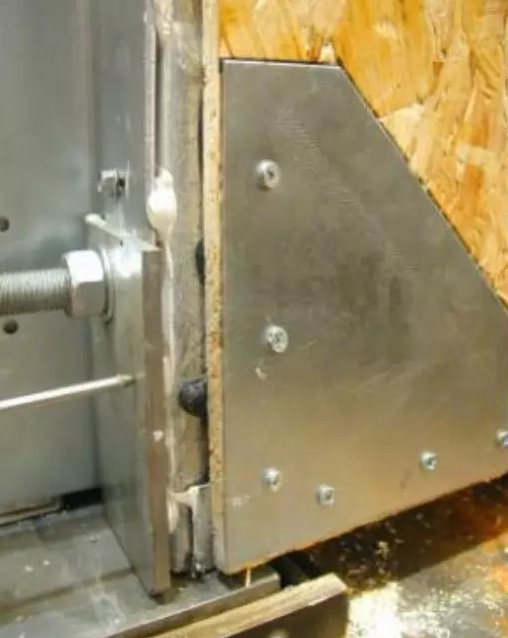

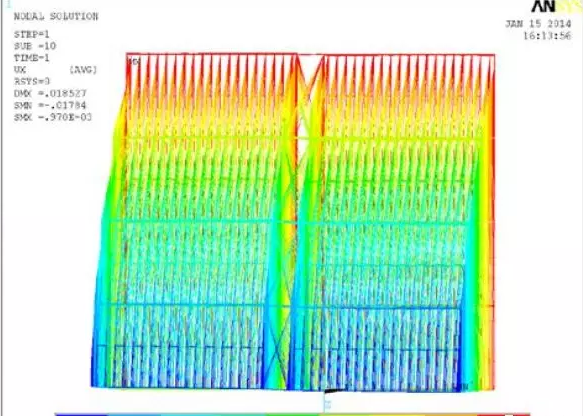

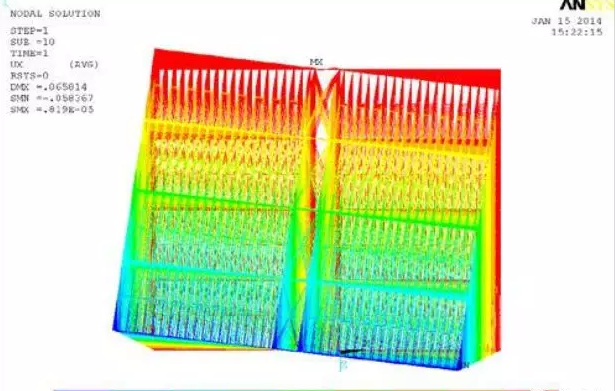

 模块化建筑的测试

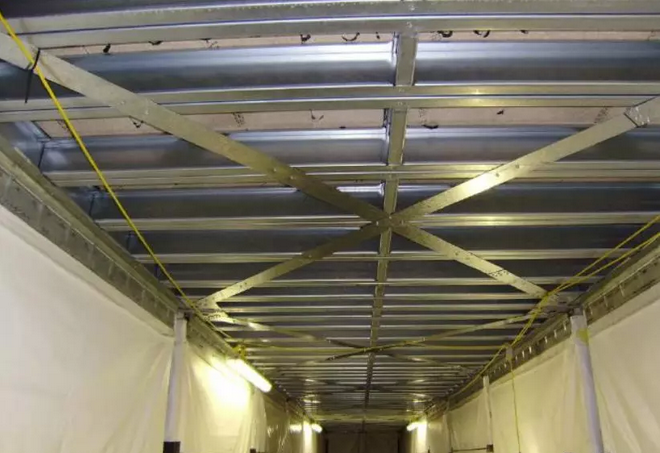

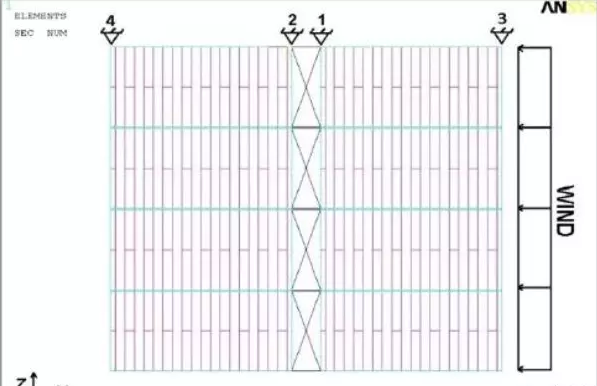

为了稳定性在走廊模块中使用支撑件

 用混凝土核心筒的模块化12层建筑物的一些限制
